Ударные дробилки с вертикальным валом

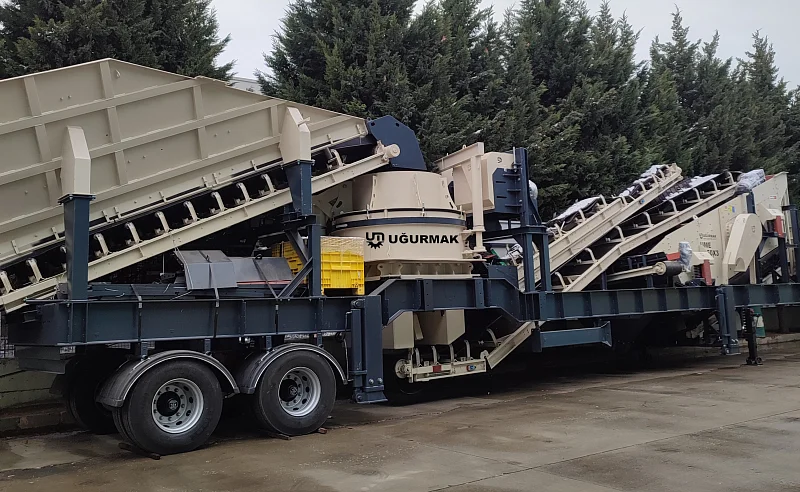

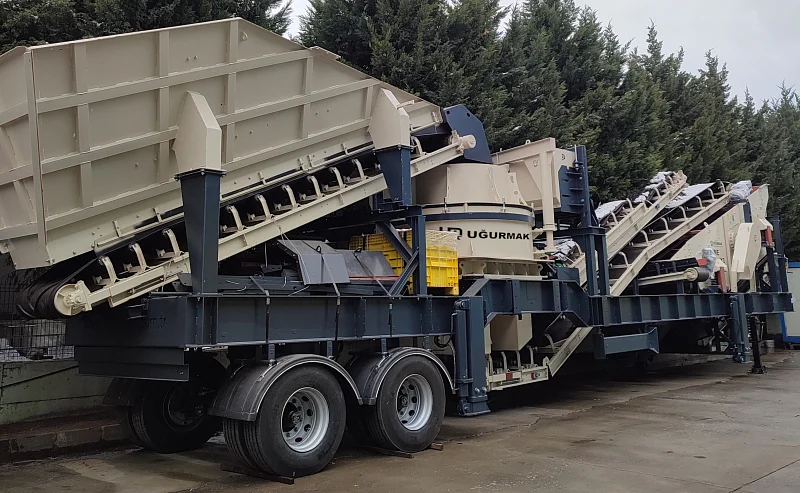

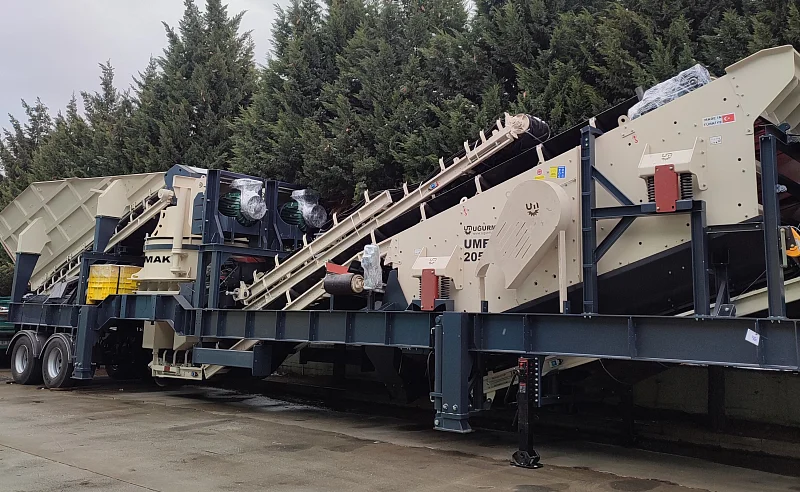

Ударные дробилки с вертикальным валом торговой марки UĞURMAK серии UDK предпочтительны на последнем этапе дробления и грохочения. Обладают высокой производительностью. Успешно справляются с дроблением влажного и липкого материала. Кроме того, кинетическая энергия, возникающая при столкновении материала с ротором, вращающимся на высоких оборотах, позволяет частично осушить подаваемый материал. Таким образом, на выходе материал получается уже относительно сухим. Благодаря таким преимуществам, данный вид дробилок очень востребован для производства песка, каменной крошки и гравия, необходимых для производства бетона и асфальта. В зависимости от особенностей объекта, дробилки могут быть изготовлены мобильными, стационарными со стальными опорами, на стационарном шасси с полозьями, а также с загрузкой спереди.

Корпус
Сварная конструкция корпуса дробилки, благодаря своей высокой прочности, обеспечивает долгий срок службы установки. Поскольку дробилка работает на высокой скорости, она расположена на прочном шасси с клиньями, чтобы ослабить вибрацию, возникающую в корпусе установки.

Простота обслуживания
Благодаря гидравлической системе, расположенной рядом с корпусом, верхняя часть корпуса легко открывается и обеспечивает доступ необходимый для сервисного обслуживания. Кроме того, с целью облегчения процесса сервисного обслуживания дробилки, на корпусе размещен смотровой люк.

Загрузочный желоб
Устанавливается в месте первого удара внутри ротора. Распределяя подачу камня, облегчает его разгрузку. Это позволяет увеличить срок службы деталей ротора.

Механизм ротора
Благодаря верхним и нижним футеровкам механизма ротора, увеличивается срок его службы. Кроме того, имеются три ряда износостойких алмазных футеровок, которые легко заменяются.

Закрытый ротор

/>Ударные дробилки с вертикальным валом UDK и с ротором закрытого типа предпочтительны для измельчения всех видов камня и высокоабразивных материалов. Внутренняя часть ротора покрыта литыми накладками. Выходные отверстия имеют алмазные футеровки, которые обладают высокой износостойкостью и легко заменяются.
Работает по принципу удара «камень об камень». Материал, подающийся по круговому желобу, падает на распределительный вкладыш в центре ротора, вращающегося с очень высокой скоростью. Ввиду высокой скорости вращения ротора, на материал, попадающий в дробилку, воздействует центробежная сила высокой интенсивности.
Таким образом, материал, обладающий высокой кинетической энергией, с высокой скоростью (60-80 м/с) попадает в камеру дробления. В данной камере дробления материал сталкивается с материалом, падающем из рудных карманов, кинетическая энергия, которой он обладает, преобразуется в силу удара и таким образом происходит процесс дробления. Это обеспечивает низкий расход запасных деталей и высокую эффективность работы UDK.

Открытый ротор

Ударные дробилки с вертикальным валом UDK и с ротором открытого типа предпочтительны для измельчения материалов низкой и средней степени абразивности.
В отличие от ротора закрытого типа с 4мя лопастями, верхняя часть данного типа ротора открыта, а во внутренней части, вместо рудного кармана, расположен набор плит, закрепленных с определенным расстоянием и покрытых литыми футеровками.
Питающий материал попадает в установку по загрузочному желобу, падает на распределительный вкладыш в центре ротора и далее достигает лопастей. Лопасти ускоряют материал, и затем, он ударяется о плиты, тем самым обеспечивается его измельчение. Далее измельченный материал выгружается.
